一．D01A X概述 (具体体型号中尾尾缀为“P”表示 压压力，尾缀缀为“T””表示温度)

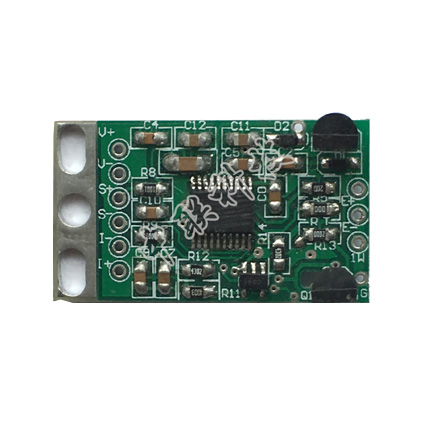

    D01A型4～20mA两线制智能变送板，通过以微处理器为核心的高集成度电路，可靠的实现压力、温度信号的采集和处理以及环路输出，并提供单总线数字接口，实现全数字式调试、校准。特别适合用扩散硅、陶瓷、应变式压力传感器进行低成本、精小型压力、液位变送器的生产和制造。

• 两线制工作方式;

• 提供传感器恒压、恒流激励;

• 高精度，低温漂；

• 输入标定可 4 段（5 点）折线修正;

• 单线通讯接口，全数字式调试;

• 宽动态信号输入；

• 高集成度、抗干扰设计及软硬件看门狗

二、技术指标

    供电电源：  DC12～36V（推荐 DC24V）

     信号范围：  ±5mV、±7mV、±8mV、±10mV 、±13mV、±20mV、±40mV、±80mV

     恒流激励：  0.4mA（ 压力），0.21 mA （温度）

     恒压激励： 2.5VDC(最大 1.0mA 负载，特别适合陶瓷压阻传感器)

     采样速率：  10 次/秒

     输出分辨率：  1uA

     输出精度：  ±0.1％

     温度漂移：  <40ppm/℃

     工作温度：  温度－20～+80℃ 温度<85%RH.

     外形尺寸：可定制

三、手持式校准工具

四、规格型号

      Φ51mm、35*  20 * 9 mm、32*  20 * 9 mm、25.5*18.2*  12mm 可选。
