一、产品概述

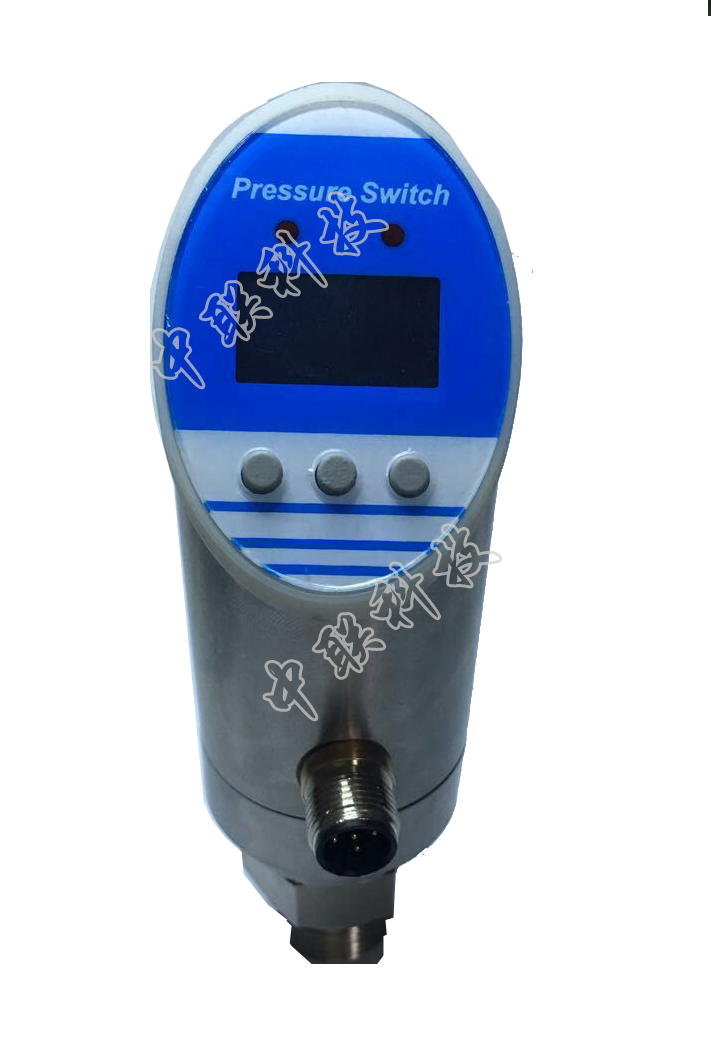

OED01-P-KDA是一款集压力测量、显示与控制为一体的智能压力开关。产品采用最新的微功耗MCU和信号处理芯片，配以高可靠性的电源管理模块，因此电路系统具有很高的精度和稳定性。结合高品质传感器，经过精心设计与调校，在确保精度的情况下，实现压力开关的高速反应和良好的电磁兼容性。OED01-P-KDA型智能压力开关，通过开关输出、模拟输出和一个显示屏对过程压力和开关接触状态进行可视化处理。针对不同应用提供多种输出配置，开关具有延时设定，提供手动清零、峰值显示等功能。显示屏可翻转180°，以保证显示屏正视操作者,自发光OLED 显示清晰易读。OED01-P-KDA支持串口TTL电平通信，软件协议采用通用ModbusRTU协议。
二、产品特点
-
气体、液体介质的压力测量
-
PNP 开关、电压、电流输出可选
-
压力峰值显示
-
量程迁移功能
-
PNP 开关点设定，支持开关动作延时
-
l支持ModbusRTU协议
-
OLED 自发光液晶显示
-
显示信息180°翻转
-
l支持多单位切换显示
三、技术参数：
|
项目
|
参数
|
备注
|
|
电源电压
|
10～36VDC
|
|
|
量程迁移
|
在传感器压力范围内任意迁移模拟量输出
|
|
|
输出配置：
|
开关：1×PNP
开关+开关：2×PNP
开关+电压：1×PNP + 0V～5VDC/10VDC
开关+电压：2×PNP + 0V～5VDC/10VDC
开关+电流：1×PNP + 0mA/4mA～20mADC
开关+电流：2×PNP + 0mA/4mA～20mADC
|
|
|
开关电流
|
Max.1.2A
|
|
|
开关反应
|
<10ms
|
|
|
开关动作模式
|
迟滞模式或窗口模式
|
|
|
开关显示
|
两个红色LED
|
|
|
显示单位
|
m、kPa、MPa、*C、Pa、bar、mbar、mmHg、Kgf/cm2、mH2O、psi
|
|
|
通讯方式：串口
|
默认波特率9600，无校验，地址1
|
|
|
串口通讯数据报文格式
|
N,8,1/ O,8,1/E,8,1可选
ModbusRTU协议
|
|
|
通讯速率
|
1200/2400/4800/9600/19200/五种可设
|
|
|
显示方式
|
5位OLED显示
|
|
|
精度等级
|
数字精度0.02级；模拟精度0.1级
|
|
|
温度范围
|
-40℃～+85℃ 湿度：﹤90%
|
|
|
负载能力
|
RL=（U-10V）÷0.02A(Ω )
|
U- 环路供电电压 RL-负载电阻
|
|
