一、产品概要

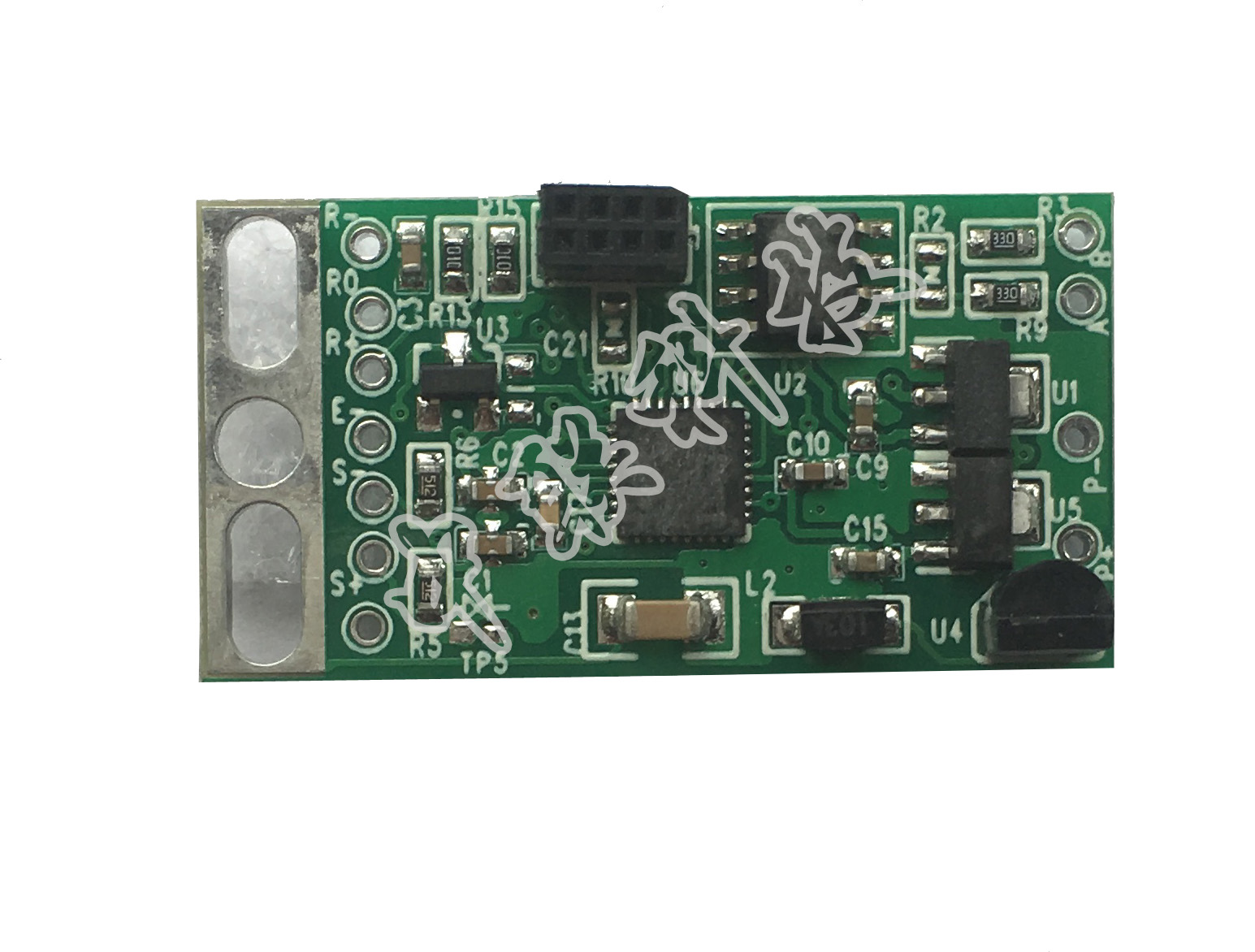

温度压力一体变送器板考虑到现场同时测量温度和压力信号而开发，可支持多种类型压力芯体，灵活的激励方式（恒压或者恒流方式）,温度测量通过PT100/PT1000来实现。测量数据通过RS485/RS232上传,整板电路根据工业现场环境要求开发具有较高可靠性与灵活性。可适用于水资源、化工等工业场合需求。主要技术特点如下。
-
支持恒流或者恒压激励，恒流源输出为0.4mA-1mA；恒压输出为1.2-3V；
-
对于激励电路有较高要求，则在订货前请一并告知恒流恒压激励方式以及大小、精度要求；
-
支持多种压力芯体，硅压阻、溅射膜、应变片、陶瓷电容式；
-
压力通道测量精度优于0.05% FS
-
温度通道采用PT100实现温度测量，典型测量精度优于+/-0.2℃；
-
温度与压力通道均支持多达2～7点非线性修正；
-
变送器板支持全数字式调试与校准，配有专用测试校准软件方便客户最终产品的调测；
-
压力与温度均支持现场修改零点迁移功能；
-
特有抗干扰设计，产品具有高可靠性、长期稳定性特点
-
DC 9--30V供电，带有防反接保护以及过压过流保护功能;
-
整板工作电流约为12mA；
-
RS485接口，通信协议遵守标准MODBUS
RTU；
-
RS485总线接口带有保护电路可以适用复杂电磁环境；
二、主要技术指标
|
供 电：
|
电压，9V～30V
电流，< 7mA（静态电流）
|
|
压力传感器输入信号：
|
±4mV---±100mV
|
|
压力通道恒压激励：
|
1.2-3.0V (最大输出电流10mA)
|
|
压力通道恒流激励:
|
默认电流600uA（桥路阻抗小于3.5K）
|
|
采样速率：
|
>4次/秒
|
|
温度输入
|
PT100/PT1000
|
|
温度通道激励电流
|
0.4mA-1mA
|
|
采样精度：
|
优于±0.1％
|
|
RS485通讯速率：
|
19200/9600/4800bps，可配置
|
|
RS485通讯协议：
|
标准MODBUS RTU
|
|
RS485串口设置：
|
N,8,1； O,8,1； E,8,1
|
|
RS485节点数
|
最大128点
|
|
温度漂移：
|
<40ppm/℃
|
|
工作温度：
|
温度－40～+80℃ 温度<85%RH.
|
|
整板功耗：
|
小于0.15W
|
三、校准方式
四、规格型号
34.5mm*9mm
|
